Армирование дорожных плит

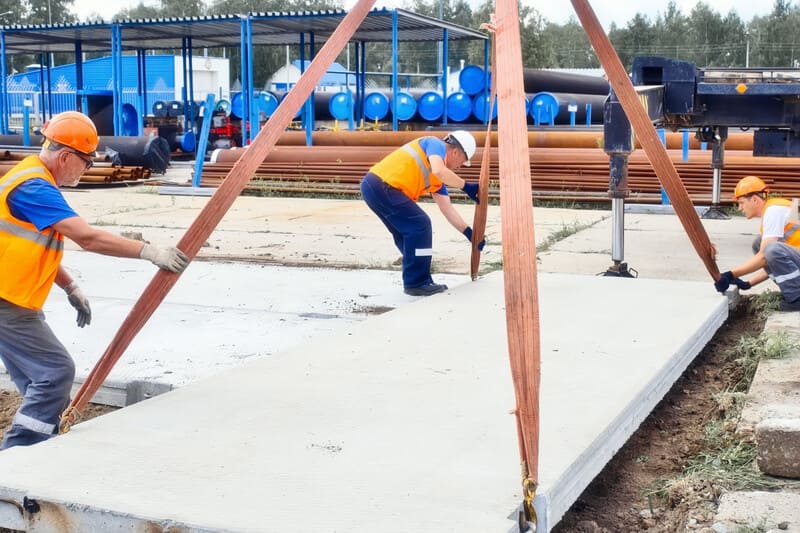

Типы, функционал и назначение дорожных плит

Технические требования

Изготовление и применение жестких бетонных покрытий, не предназначенных для использования в автодорожном строительстве регламентируется положениями ГОСТ 21924.0-84. В этом документе приводятся чертежи, нормы прочности и предельные эксплуатационные нагрузки на материал, а также описываются способы его армирования.

Маркировка плит предусматривает покрытия трех видов:

• Для обустройства постоянных тротуаров и покрытий (тип 1П);
• То же, но для прокладки временных дорог или проходов (тип 2П);
• Для особо сложных и разнообразных условий эксплуатации (дорожные плиты ПДН из предварительно напряженного бетона).

Работоспособность дорожных плит внешнего применения должна полностью сохраняться при температурах до -40…-550С, поэтому их материалом часто принимают марки тяжелого бетона. Выбор производят по следующим ключевым параметрам:

• Классу прочности бетона (не менее В22.5);
• Удельной нагрузке на единицу площади контактной поверхности плиты (например, по СП 45.13330.2012 маркировка плиты ПДН Н-30 определяет допустимое распределенное усилие в 30 тонн);
• Габаритным размерам дорожной плиты на чертеже в плане (зависят от заводских ТУ изготовителя; самыми ходовыми размерами считаются 3,0х1,75 и 6,0х2,0 м).

Выбор конкретной плиты зависит от требуемой несущей способности и условий эксплуатации (постоянная или временная дорога).

Применение

При выборе схемы армирования и типоразмера плит принимают во внимание следующие факторы.

Распределение нагрузки: в отличие от гибких (асфальтовых) покрытий, которые передают нагрузку через физический контакт опорной поверхности плиты с частицами грунта, дорожные плиты распределяют внешние усилия на всю площадь грунта, чтобы предотвратить его деформацию.

Долговечность: плиты должны обеспечивать высокую устойчивость к агрессивным веществам - маслам, химикатам – а также к поворотным движениям транспортных средств общего пользования.

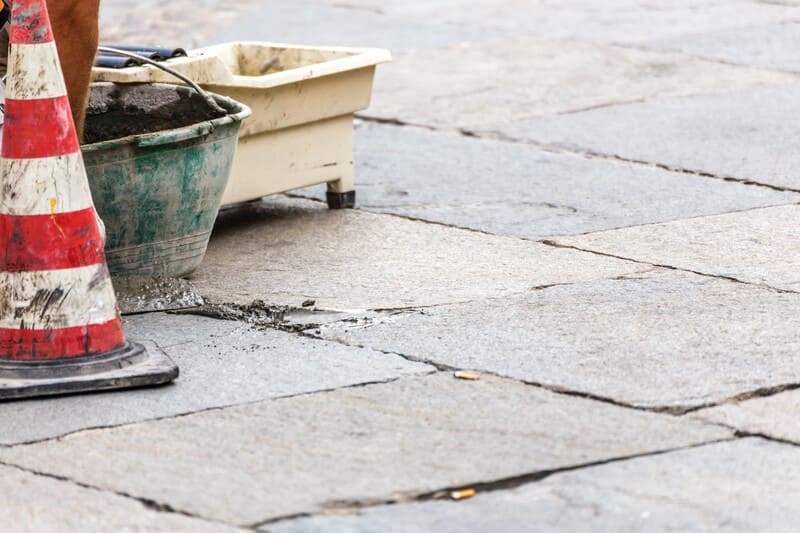

При условии соответствующего технического обслуживания (см. рис. 2) дорожные плиты обычно выдерживают без разрушения/трещинообразования 30…40 лет эксплуатации.

Типы дорожных плит

Дорожные плиты обычно классифицируются по методам их армирования и соединения. Различают:

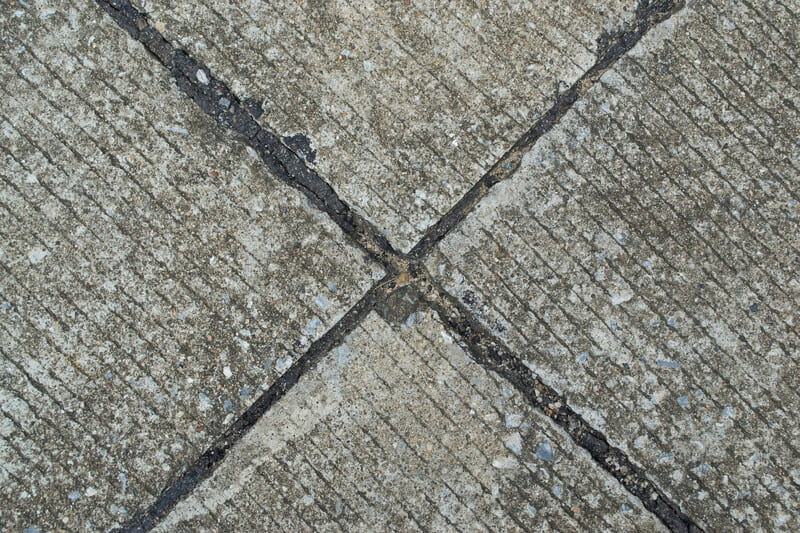

• Плиты жесткого дорожного покрытия, выполненные из неармированного бетона, в котором трещины контролируются с помощью часто расположенных поперечных швов (см. рис.3). Не содержат стальной арматуры, но используют сжимающие соединения с регулярными интервалами для контроля трещин.

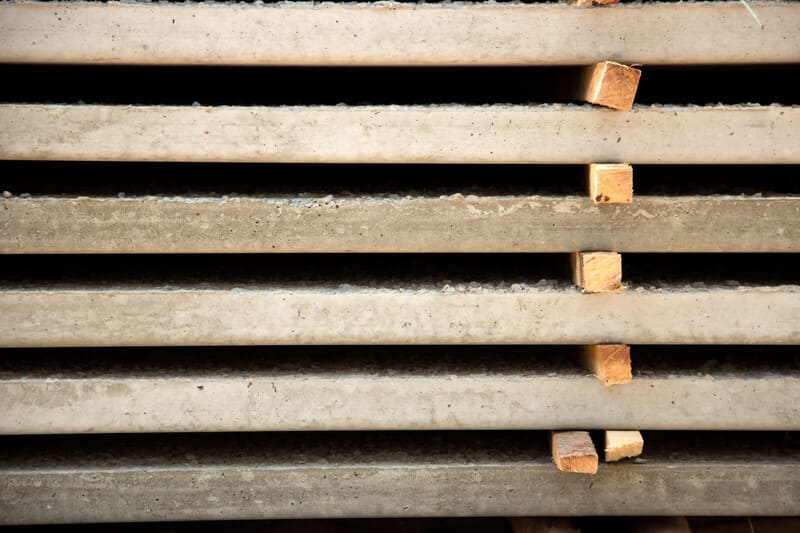

• Железобетонные плиты шарнирного типа (см. рис.4), схема которых включает стальную арматуру для увеличения расстояния между соединениями (до 10…30 метров).

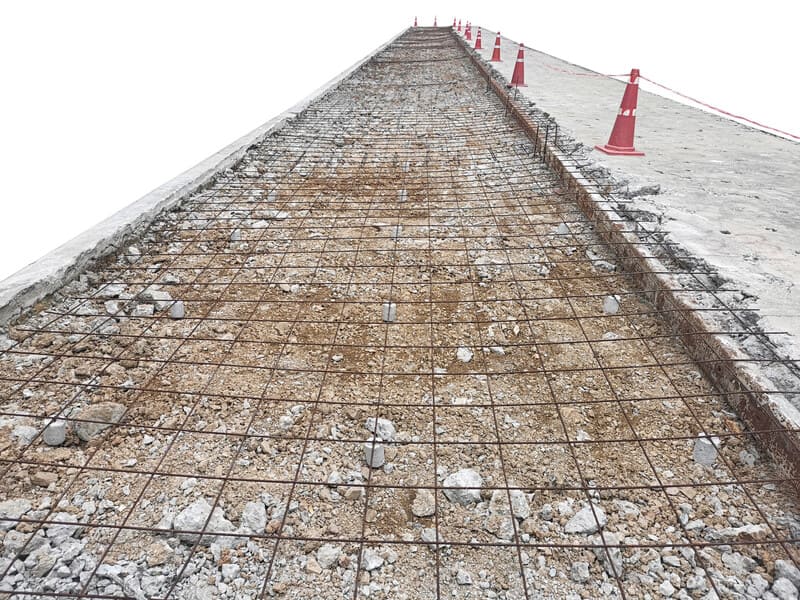

• Непрерывно армированное бетонное покрытие (см. рис.5). Использует непрерывную стальную арматуру вместо поперечных соединений, обеспечивая гладкую, высокопрочную поверхность. Схема рекомендуется для покрытия зон с наиболее интенсивным трафиком.

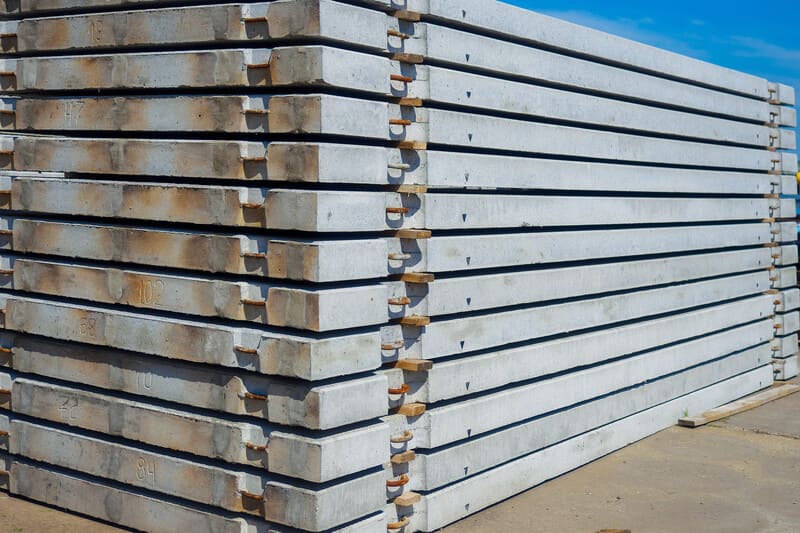

• Предварительно напряжённое бетонное покрытие (ПДН-плиты, см. рис.6): используется для противодействия значительным растягивающим напряжениям.

Условия эксплуатации

Экологическая устойчивость. Дорожные плиты со стеклопластиковыми сетками должны обладать повышенной устойчивостью к экстремальным температурам и влаге. Для этого их проектируют таким образом, чтобы готовая продукция выдерживала многочисленные циклы замерзания-оттаивания и исключала отслаивание поверхности.

Требования к обслуживанию. Дорожные плиты чаще подвергаются интенсивному ремонту. Повреждённые участки часто требуют полной замены плиты, а не простого восстановления части поверхности.

Текстура. Для обеспечения устойчивости к механическим нагрузкам дорожные плиты часто имеют текстуру или канавки, что часто является источником дополнительного шума..

Эффективность дорожных плит зависит от несущей способности грунта. Без стабильного, дренированного грунта плиты подвержены трещинам или даже частичному разрушению (в углах на чертеже иделия).

Современные тенденции проектирования дорожных плит

Основными из них являются:

Плиты с водопроницаемым покрытием. Появились как результат внедрения процессов строительства дорожного покрытия, которое позволяет воде проникать в поверхностные слои. Это уменьшает количество стоков и уменьшает количество грязи в отходах. Этот тип покрытия особенно эффективен в городских районах, где ограничено пространство для отвода ливневых вод.

Высокопроизводительный бетон – тип бетона, который имеет более высокую прочность, долговечность и устойчивость к растрескиванию, чем традиционный бетон. Этот тип бетона можно использовать при строительстве дорожных покрытий для повышения долговечности, снижения затрат на техническое обслуживание и продления срока службы дорожного покрытия.

Интеллектуальное уплотнение – инновационная технология применения дорожных плит, которая использует данные об уплотнении в реальном времени для оптимизации процесса уплотнения во время укладки. Эта технология может улучшить качество и долговечность дорожного покрытия и снизить риск его преждевременного разрушения.

Эти инновационные технологии строительства дорожных покрытий демонстрируют потенциал новых материалов, процессов и технологий для повышения долговечности, безопасности, устойчивости и экономической эффективности дорожной инфраструктуры.

Армирование дорожных плит

Цели и задачи

Армирование имеет важное значение, поскольку бетон исключительно прочен при сжатии, но очень слаб при растяжении (особенно, если оно сопровождается изгибом). Без армирования бетон может легко треснуть или выйти из строя под воздействием тяжелых нагрузок, движения грунта или температурных изменений. Добавление таких материалов, как арматура/стеклопластиковая сетка, создает композитную структуру, которая позволяет плите противостоять растягивающим силам, предотвращает расширение трещин и повышает долговечность.

В результате армирования дорожных плит достигаются следующие эксплуатационные преимущества:

1. Повышается прочность бетона на растяжение. Часто она составляет менее 10% от прочности на сжатие. Армирование поглощает силы, которые разрывают бетон, предотвращая разрушение конструкции.
2. Контроль трещин: хотя армирование не может полностью остановить все трещины, оно имеет решающее значение для удержания бетона вместе, если трещины все-таки образуются, предотвращает их распространение или превращение в опасные.
3. Термическая и экологическая стойкость: сталь (композитная арматура) и бетон при изменении температуры расширяются и сжимаются с одинаковой скоростью. Это позволяет им совместно противостоять внутренним напряжениям, вызванным погодой, усадкой и сезонными колебаниями температуры.
4. Улучшенная несущая способность. Благодаря эффективному распределению напряжений армирование позволяет плитам выдерживать более тяжелые нагрузки (например, грузовики на дороге или тяжелую технику) без коробления.
5. Повышенная пластичность (безопасность). Обычный бетон хрупок и может внезапно выйти из строя. Армирование стеклопластиковыми сетками делает конструкцию более пластичной, а это означает, что перед полным обрушением на ней будут проявляться визуальные признаки повреждения, в частности, растрескивание, что является важным предупреждением.

Варианты армирования

Для укрепления дорожных плит используют:

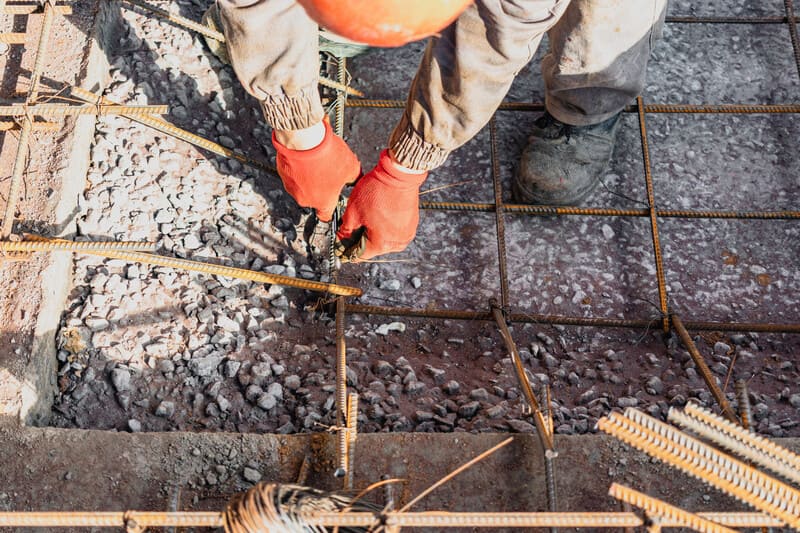

Стальную арматуру (см. рис.7), которая является наиболее распространенной формой усиления. Представляет собой систему ребристых стальных стержней, образующих сетку для поглощения растягивающих усилий.

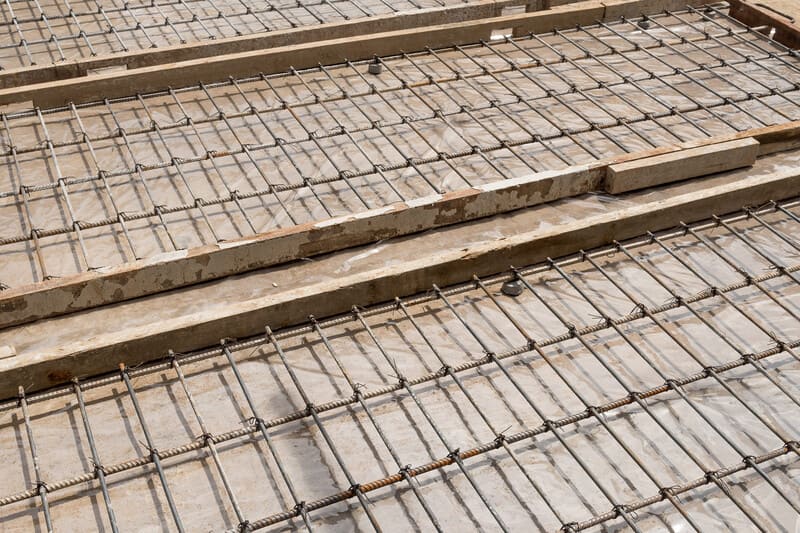

Проволочную сетку (см. рис.8), которую часто используют в легких условиях эксплуатации для предотвращения растрескивания поверхности.

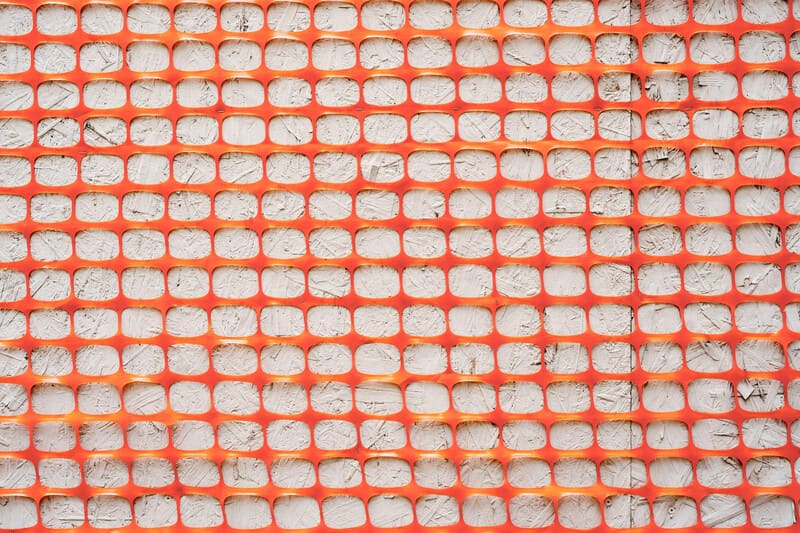

Волокна (см. рис.9): синтетические (стеклопластиковые сетки или композитную арматуру); их смешивают с бетоном для улучшения трещиностойкости и ударной вязкости.

Типовые схемы армирования дорожных плит

Типичные схемы армирования дорожных плит различаются в зависимости от применения, но обычно основное внимание уделяется борьбе с трещинами, передаче нагрузки и структурной целостности. Распространенные методы включают сварную стальную сетку, дюбеля (обычно диаметром 20…32 мм и длиной 400…600 мм) для передачи нагрузки через соединения, а также макросинтетические/стальные волокна для замены или дополнения традиционной сетки.

Сварная стальная сетка часто используется в армированном бетоне для ограничения ширины трещин. Для легких плит (толщиной менее 100 мм) можно использовать один слой, а для плит повышенной прочности (150…200 мм) часто требуется два слоя (верхний и нижний).

Дюбели необходимы для передачи транспортных нагрузок между соседними плитами в жестких покрытиях. Они предотвращают появление разломов (сдвиг одной плиты относительно другой), обеспечивая равномерное распределение нагрузки.

Композитная арматура позволяет наиболее равномерно распределять растягивающие усилия по всей глубине бетона. Это помогает контролировать усадку и температурные трещины, а также повышать ударопрочность дорожных плит.

Для устранения необходимости в поперечных швах иногда используют непрерывное армирование стеклопластиковой сеткой. Оно особенно эффективно, если на армируемом участке прогнозируется перемещение не только значительного количества людей, но и колесной техники.

Ключевые соображения по проектированию

Расположение: армирование необходимо правильно расположить с помощью решеток стульев или вертикальных распорок (обычно каждые 600 мм), чтобы обеспечить адекватное покрытие (обычно не менее 50 мм) и предотвратить провисание.

Расстояние между швами: без армирования оно обычно должно в 25…30 раз превышать толщину дорожной плиты (например, 3,0–3,6 м для плиты толщиной 100 мм).

Для долгосрочной эксплуатации армированной плиты имеет значение правильное уплотнение основания (например, 150-миллиметровым гранулированным материалом, увеличивающим пружинение подложки).

Технология армирования

Для укрепления бетонных дорожных плит выбор арматуры зависит от предполагаемой нагрузки, требований к долговечности, а также условий окружающей среды.

Вариантами первичного усиления считаются:

Ребристые стальные прутья, которые необходимы для максимального сцепления с бетоном. Повышают прочность на растяжение и предотвращают проскальзывание. Пприменяются в сетках для тяжёлых плит.

Сварная проволочная сетка. Часто используется для более лёгких типоразмеров плит. Хотя установка проще и быстрее, чем отдельная арматура, она менее эффективна для конструкций с высокой нагрузкой и может быть затруднена из-за проблем с правильным размещением (часто оказывается на дне плиты, если не использовать подпорки).

Армированный фибробетон: альтернатива или дополнение к традиционной стали. Синтетические/полипропиленовые волокна отлично подходят для контроля усадочных трещин и повышения долговечности поверхности на внутренних подъездных дорогах или на общественных рекреационных площадках. Кроме того, пластиковая/композитная арматура нечувствительна к коррозии, поэтому часто предусматривается в местах, подверженных воздействию солей обледенения или морского воздуха.

Выбор параметров

Предел текучести: сталь высокой прочности является стандартным выбором для инфраструктурных проектов со значительными динамическими нагрузами.

Размещение: критически важны правильное расположение (обычно на 25…50 мм от поверхности) и расстояние между слоями сетки.

Для обеспечения теплового движения в качестве штифтов расширяющихся/сжимающихся соединений часто используются гладкие стальные или стеклопластиковые стержни.

Сопоставительный анализ особенностей стальной и неметаллической арматуры

Стальное арматурное усиление ценится за пластичность, термическую совместимость с бетоном и высокую сжатие прочности, тогда как неметаллические альтернативы обеспечивают превосходную коррозионную устойчивость, более высокую прочность на растяжение и меньший вес. Сталь идеально подходит для сейсмической устойчивости, а стеклокомпозит отлично подходит для суровых, коррозийных сред, где необходимо минимизировать затраты на обслуживание.

Сравнительные характеристики сведены в таблицу:
